Требования к свойствам строительных сталей

Основные свойства строительных сталей:

Прочность
Свариваемость
Сопротивление хрупкому разрушению
Сопротивление вязкому разрушению
Технико-экономическая эффективность

Прочность

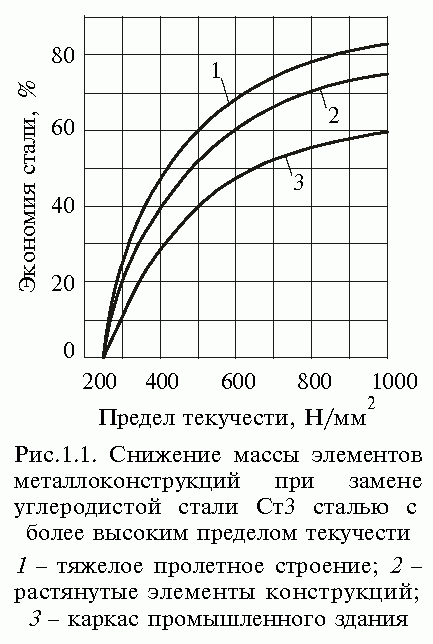

Эффективность повышения прочности стали в части снижения массы конструкции может быть иллюстрирована примерами элементов тяжелого пролетного строения моста, каркаса промышленного здания, растянутых элементов конструкций (рис.1.1). За основу для сравнения принята наименее прочная углеродистая сталь обыкновенного качества с пределом текучести 230 МПа и временным сопротивлением 380 МПа. Из графика следует, что особенно интенсивное снижение массы конструкции наблюдается при относительном повышении прочности - до двух-, трехкратного уровня. При этом максимальное снижение массы достигается в сооружениях, в которых значительная часть несущей способности конструкции расходуется на поддержание собственного веса, например в элементах тяжелого пролетного строения; хорошие результаты дает использование высокопрочной стали в элементах, испытывающих растяжение, несколько худшее в конструкциях, включающих сжато-изогнутые элементы. Не удается получить снижения массы при повышении прочности стали в элементах с малой жесткостью и большой деформативностью, рассчитываемых по второй группе предельных состояний, а также в сжато-изогнутых элементах с большой гибкостью. Не достигается оно и в элементах сварных конструкций, испытывающих интенсивные переменные силовые воздействия с большим числом циклов нагружения и малой асимметрией циклов.

Из этого следует, что наиболее эффективными в части снижения массы (и стоимости) могут оказаться комбинированные конструкции, включающие элементы из сталей разных уровней прочности, которые выбираются, исходя из условий нагружения и конструктивных особенностей элементов.

На основании приведенных представлений в государствах бывш. СССР для проката строительных сталей с учетом возможности упрочнения (при удовлетворении требований к другим служебным свойствам) были выбраны семь основных унифицированных уровней прочности, которым соответствует предел текучести не менее 225, 285, 325, 390, 440, 590 и 735 МПа и временное сопротивление разрыву не менее 375, 430, 450, 510, 590, 685 и 830 МПа соответственно.

Источник: Металлические конструкции. В 3т. Т.1. Общая часть. (Справочник проектировщика) / Под общ. ред. заслуж. строителя РФ, лауреата госуд. премии СССР В.В.Кузнецова (ЦНИИпроектстальконструкция им. Н.П.Мельникова) — М.: изд-во АСВ, 1998.— 576 стр. с илл.
